表面実装型LED

概要


RLシリーズは、高電流動作及び、高出力に適した構造になっております。
他のLEDタイプと比較した場合、放熱性に優れた構造になっており、放熱効果の高い材質と組み合わせる事により、様々なアプリケーションへの応用が可能です。

特徴


● TOPビュータイプの表面実装型LEDパッケージ
● 光拡散タイプ
● GaN系チップを採用した構造
● 高輝度
● 120°の広い視野角
● 半田付け方法:リフロー半田による実装が可能
● テーピング : 8mm 伝導性キャリアテープ、帯電防止透明カバーテープ
● 用途 :バックライト光源,照明用光源等

アプリケーション


● LED照明機器
● 植物育成用光源
● アミューズメント機器電飾用光源
● 家電製品のインジゲータ等

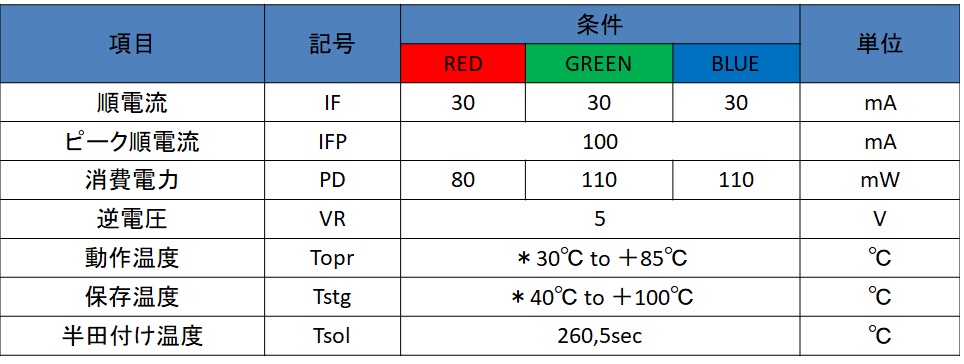

絶対最大定格 RGBタイプ (Ta=25℃)

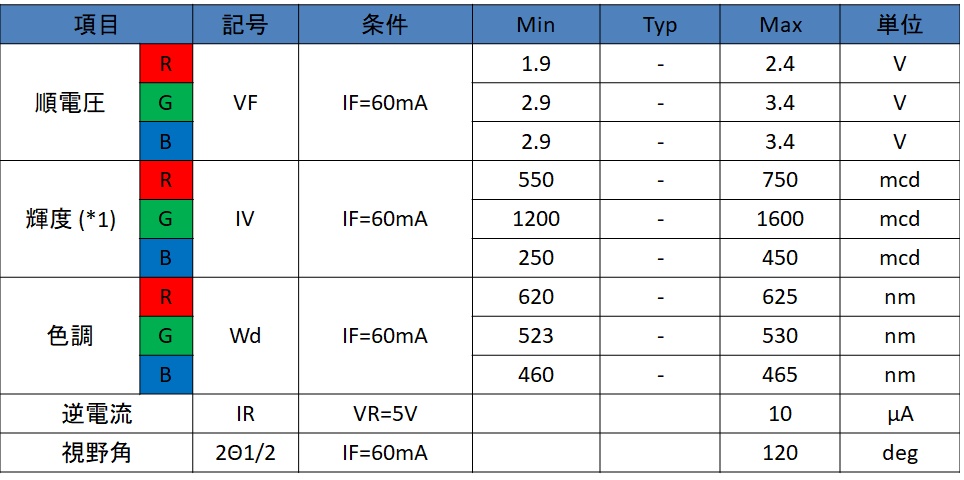

電気的・光学的特性

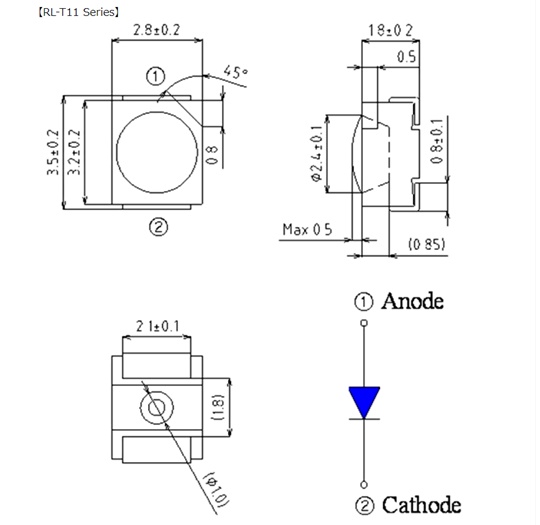

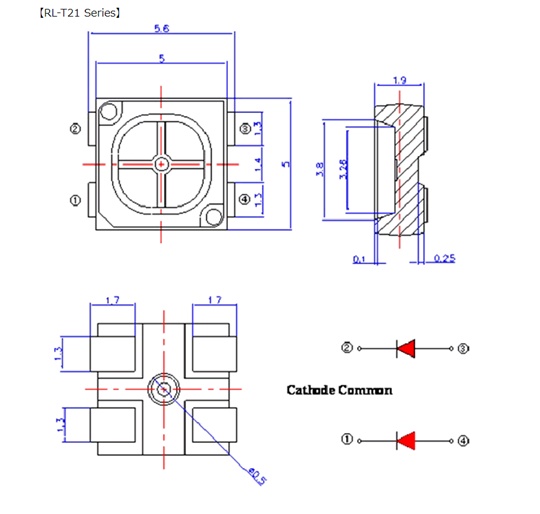

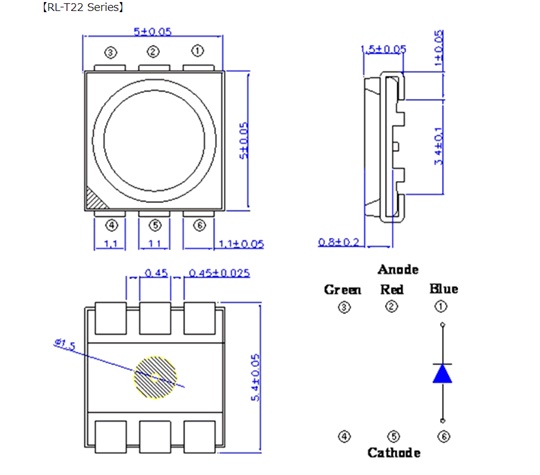

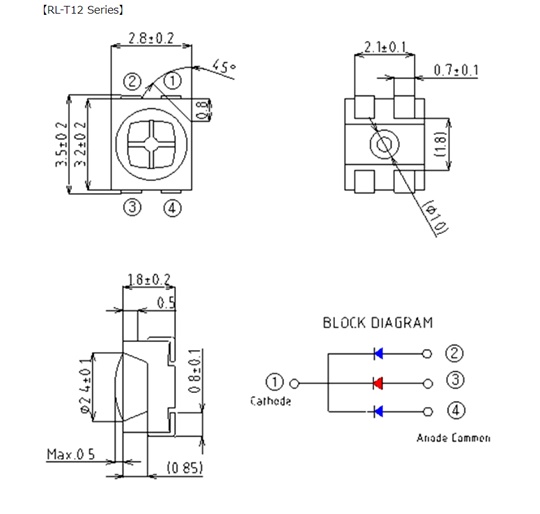

外観寸法

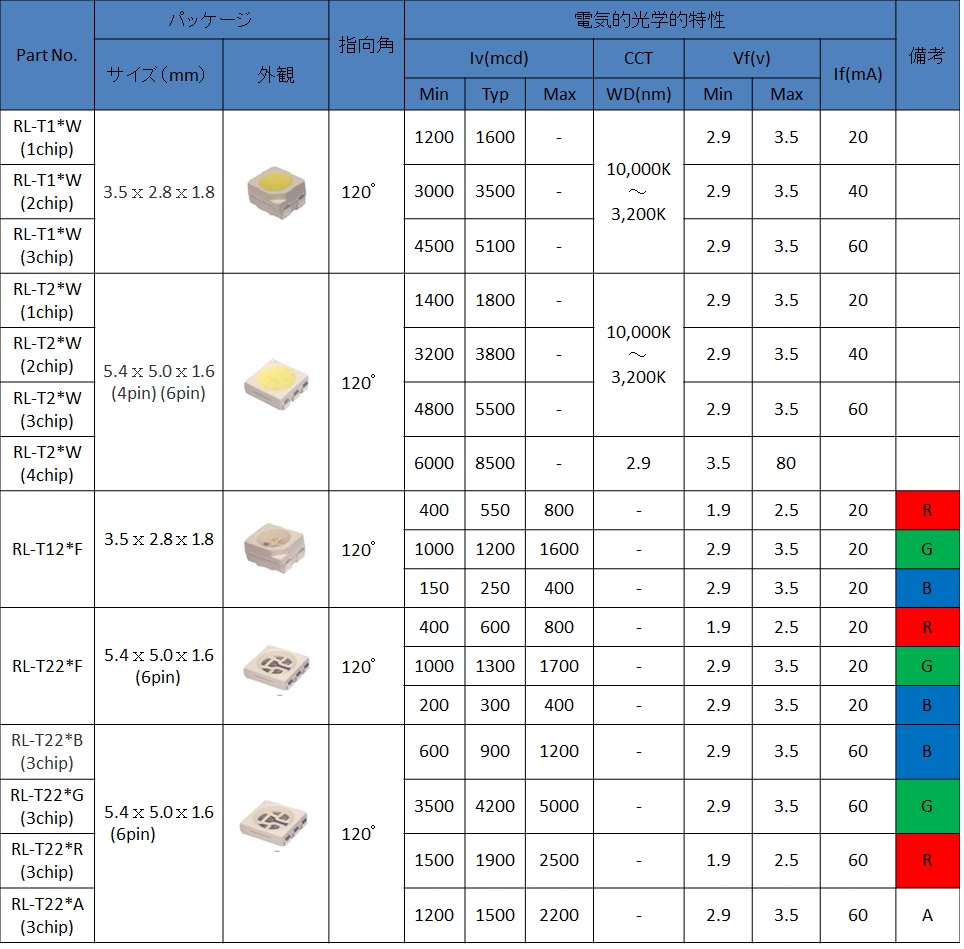

パッケージ一覧
