7セグモジュール

概要

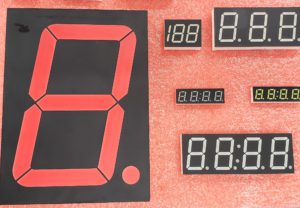

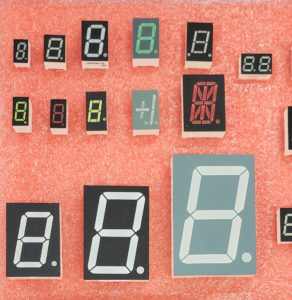

レイトロンでは、7セグメント表示用モジュールをお客様のご要望に応じて　カスタム生産で供給させて頂いております。
小型のものから、屋外表示用の大型ディスプレイに対応した製品まで、幅広く対応しております。

特徴

●ほぼ全ての可視光での7セグメント表示器の製作可能
●1桁,2桁,4桁の標準仕様の他、ニーズに合わせて桁数のカスタム可能
●小ロット(100pcs～)の長期供給対応可能
※長期供給=約7～10年を想定

ラインナップ

7セグカタログ（※別ウィンドウでPDFファイルを開きます）

製品型番 桁数 インチ数 サイズ
LS028– 1 0.28 H:10 x W:7.4 x D:6.1mm
LS030–

0.3

 H:10 x W:10.1 x D:6.1mm
LS031– 0.31 H:11 x W:7 x D:5mm
LS031– 0.31 H:13 x W:7.5 x D:6.5mm
LS036– 0.36 H:9.15 x W:7.5 x D:8.5mm
LS039– 0.39 H:13 x W:9.8 x D:6.9mm
LS040– 0.4 H:18.7 x W:9.8 x D:5.1mm
LS040–W2G 0.4 H:18.7 x W:9.8 x D:5.1mm
LS043– 0.43 H:18.9 x W:12.6 x D:7.8mm
LS050– 0.5 H:19 x W:12.6 x D:8mm
LS052– 0.52 H:17.5 x W:12.4 x D:7mm
LS056– 0.56 H:19 x W:12.5 x D:8mm
LS060– 0.6 H:24.9 x W:17.9 x D:8.4mm
LS080– 0.8 H:27.7 x W:20 x D:10mm
LS080–2D 0.8 H:27.7 x W:19.9 x D:8.4mm
LS08A 0.8 H:27.7 x W:20 x D:8.5mm
LS100– 1 H:32.9 x W:22.5 x D:8.5mm
LS120– 1.2 H:40.8 x W:28.8 x D:9mm
LS150– 1.5 H:44 x W:30.6 x D:8mm
LS180– 1.8 H:56 x W:38 x D:11mm
LS230– 2.3 H:69.7 x W:47.8 x D:12mm
LS300–C2 3 H:90 x W:62.5 x D:14mm
LS400– 4 H:122 x W:90mm
LS30C– 3 H:109.8 x W:69.8 x D:13mm
LD028– 2 0.28 H:10 x W:15.02 x D:6.1mm
LD030– 0.3 H:15 x W:15.5 x D:7.2mm
LD036– 0.36 H:14 x W:15 x D:7.2mm
LD039– 0.39 H:12.8 x W:19.9 x D:7mm
LD040–10P 0.4 H:16 x W:20.1 x D:7mm
LD040–16P 0.4 H:16 x W:20.1 x D:7mm
LD050– 0.5 H:19 x W:25 x D:8mm
LD050–10P 0.5 H:19 x W:25 x D:8mm
LD052– 0.52 H:17.5 x W:25 x D:7mm
LD056– 0.56 H:19 x W:25 x D:7.9mm
LD054– 0.54 H:13.79 x W:25.19 x D:7.8mm
LT028– 3 0.28 H:10 x W:22.53 x D:6.1mm
LT030– 0.3 H:14 x W:22 x D:7.2mm
LT036– 0.36 H:14.1 x W:22.6 x D:7.2mm
LT040– 0.4 H:16 x W:30.2 x D:7mm
LT052– 0.52 H:17.5 x W:37.8 x D:7mm
LT056– 0.56 H:19 x W:37.5 x D:8mm
LT080– 0.8 H:27.5 x W:59.3 x D:8.4mm
LF028–12PND1 4 0.28 H:10.2 x W:32.2 x D:5.8mm
LF030– 0.3 H:12.7 x W:30.4 x D:6.1mm
LF036– 0.36 H:14 x W:29.5 x D:7.1mm
LF039–9IB 0.39 H:12.8 x W:40.18 x D:7mm
LFC040– 0.4 H:16 x W:40.5 x D:7mm
LF056– 0.56 H:19 x W:50.3 x D:8mm

詳しい情報をお求めの方はお気軽にお問い合わせください。
