カラーセンサー

主な機能


・可視光をフルカラーで感知する事ができる光センサーモジュールです。
・モジュール形式だけでなく、COB単体でのご提供も可能です。

特徴


・高感度
・RGB各色の積分カラーフィルター
・小型のCOBパッケージ
 (カラーセンサカラーセンサーラインナップ(一例)ー単体のサイズ:4mm × 5mm)
 (モジュールのサイズ:47mm × 5mm)

アプリケーション


・LCDバックライト用色合い補正用
・液晶プロジェクター向け・ホワイトバランスの調整
・光源色温度検出用
・カラー検出
・色調整

カラーセンサーラインナップ(一例)


※製品名をクリックすると、別ウィンドウでPDFファイルを開きます。

Part No 形状 実装形式 IRフィルタ 外観寸法(HxWxD mm)
OPI20TMF-3C2
(670 DISCRETE)
チップタイプ COB 1.38 x 5 x 4
OPI20TMF-3C
(BLUE DISCRETE)
チップタイプ COB 1.38 x 5 x 4
OPI20TMF-3C2M
(670 MODULE)
モジュール 組込にて装着 4.65 x 5 x 47
OPI20TMF-3CM
(BLUE DISCRETE)
モジュール 組込にて装着 4.65 x 5 x 47

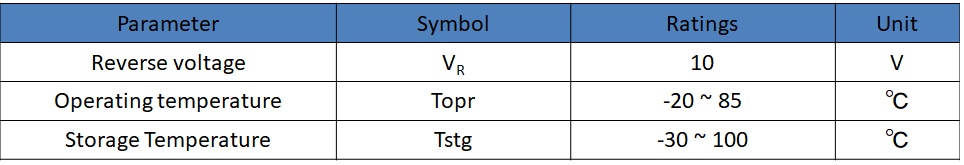

基本仕様

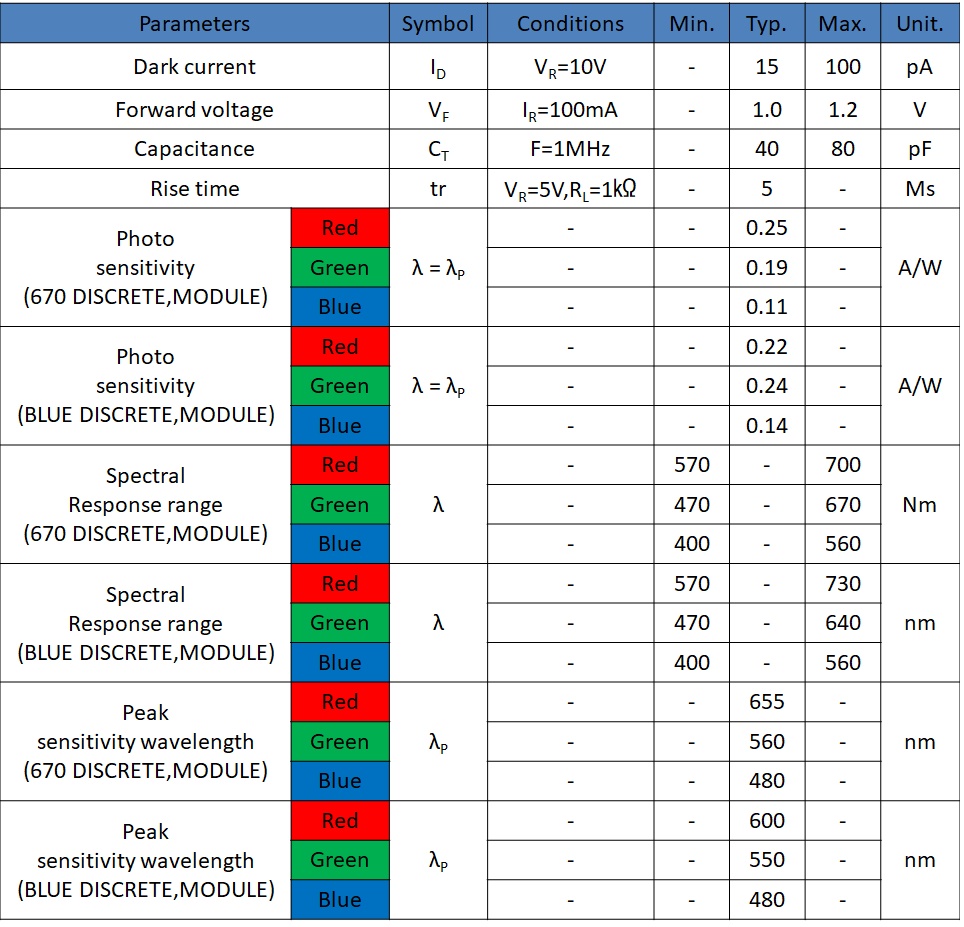

電気的・光学的特性


標準特性・外観寸法(COBタイプ)

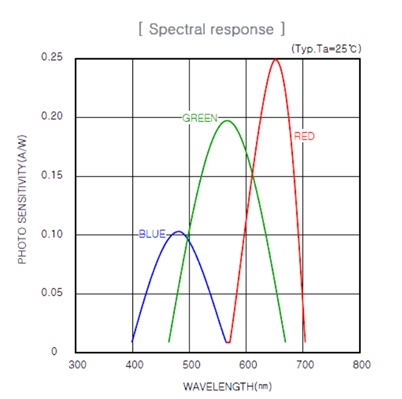

【OPI20TMF-3C2(670 DISCRETE)】

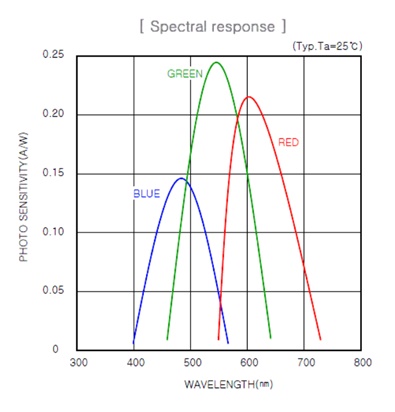

【OPI20TMF-3C(BLUE DISCRETE)】

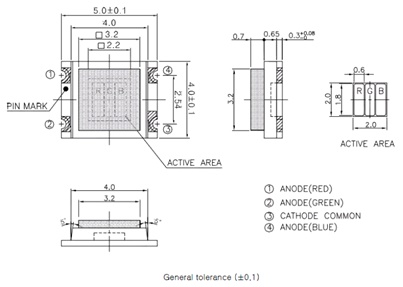

【外観寸法(COBタイプ共通)】

標準特性・外観寸法(モジュールタイプ)

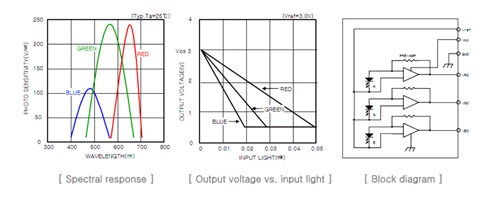

【OPI20TMF-3C2M(670 MODULE)】

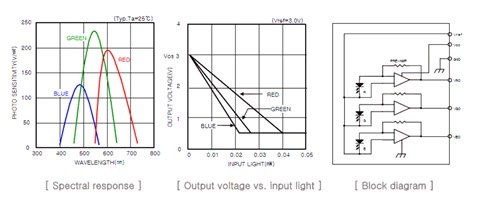

【OPI20TMF-3CM(BLUE MODULE)】

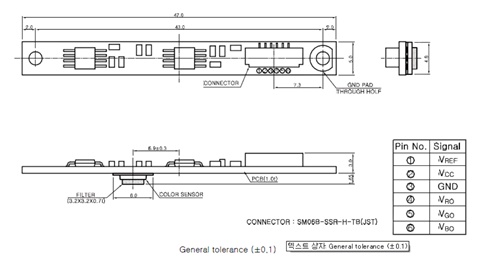

【外観寸法(モジュールタイプ共通)】



詳しい情報をお求めの方はお気軽にお問い合わせください!
